ESP32 QEMU 仿真现代开发指南

· 閱讀時間約 4 分鐘
w0x7ce
w0x7ce
MySelf

发布于 2024-11-24 17:29:05（微信公众号导出记录）。

本文来自公众号后台的“导出文章内容”功能。博客正文由导出长图进行本地 OCR 转写，并保留原始排版图用于逐段核对。

原文链接：查看原文

OCR 转写有效文字约 2079 字；代码、流程图和版式以文末原始排版图为准。

正文（本地 OCR 转写）​

偶然发现在ESP-IDFV5.3和V5.4版本中新增了QEMU仿真支持,这个功能对于 ESP32开发者来说简直就是一个福音!本文将详细介绍如何使用QEMU进行ESP32的 开发和调试 为什么需要QEMU? 在ESP32开发过程中,我们经常会遇到这些间题:

  • 硬件资源有限,多人开发时设备不够用

  • 担心反复烧录对硬件造成损坏

  • 调试过程繁,需要频整连接硬件

  • 想快速验证基个功能,但需要走完整个烧录流程

而QEMU的加入,完英解决了这些问题!它能让我们在不需要实际硬件的情况下,直接在电脑 上模拟运行和调试 ESP32 程序。

TE

在.1

ESP-IDFv5.3/v5.4的QEMU特性 在最新的 ESP-IDF v5.3 和v5.4版本中,Espressif 官方为我们带来了强大的QEMU 支持:

  • 完整支持ESP32CPU和内存模拟

  • 支持多种外设模拟

  • 集成了GDB调试功能

  • 提供了虚拟量示支持

  • 支持eFuse操作模拟

  • 可以使用自定义Flash 镜像

这个功能的加入,大大提升了开发效率,特别适合:

  • 快速验证和测试代码

  • 进行单元测试

  • 调试复杂功能

  • 学习和教学使用

环境搭建教程

1.ESP-IDF环境配置​

首先,我们需要安装或更新到ESP-IDFV5.4: #保ESP-IDF 版本在v5.4 cd $IDF_PATH git checkout release/v5.4 4 git pull 更新子模决和依赖 git submodule update --init --recursive 4x4'stuawautnbau/hiyd saIs J - opeubdn-- 1lesut dtd w- uouaAd

2.安装系统依赖​

在Ubuntu/Debian 系统上: aepdn 1a6-1de opns sudo apt-gct install -y libgcrypt2e libglib2.0-o libpixman-1-8 libsdl2

3.安装QEMU​

安额ESP32专用的QEMU python $IDF_PATH/tools/idf_tools-py install qenu-xtensa qemu-riscv32 更新环境变量

  • SIDF PATH/export.sh

快速开始:创建你的第一个QEMU项目

1.创建测试项目​

15#1 nuabzedsa/- d- Jtpgu cd ~/esp32_qeru_test cp -r $IDF_PATH/exanples/get -started/hello_worLd/*

2.配置项目​

idf-py set-target esp32 idf-py menuconfig行必要的配置

3.运行你的第一个QEMU程序​

idf-py qemu monitor QEMU开发实战技巧

1.基础运行命令​

带监视器运行 idf.py qemu monitor 仅运行QEMU idf -py qenu

2.调试功能(需要打开两个终端)​

第一个终端:​

idf.py qemu --gdb monitor

第二个终端:​

qp6 Kd*μpT

3.实用调试示例​

让我们看一个简单的FreeRTOS任务示例: #include <stdio.h> #include "freertos/task.h* void print_task(void *pvParameter) int count = 0; while (1) { printf("counter: %d\n", count++); vTaskDelay (pdMS_T0_TICKS ( 1000)) :

void app_main(void) printf("ESP32 QEMU Debug Demo\n"); xTaskCreate(&print_task, “print_task", 2848, NULL, 5, NULL) ;

高级功能展示

1.图形界面支持​

idf-py qemu --graphics monitor

2.eFuse 操作​

查看eFuse状态 1df.py qenu efuse-summary 模拟烧写操作 idf.py qemu efuse-burn FLASH_CRYPT_CNT 1 使用技巧与注意事项

1.调试技巧:​

  • 使用ESP_LOGI()输出调试信息

  • 合理设置断点进行调试

  • 推荐使用tmux管理终端窗口

2.常见问题:​

  • QEMU无响应时,使用Ctrl-Ax退出

  • 如果遇到异常,尝试idf.py fullclean

  • 注意QEMU与实际硬件的差异

总结 ESP-IDFv5.3/v5.4中的QEMU支持为ESP32开发带来了革命性的改变。通过QEMU:

  • 无需实际硬件即可进行开发和测试

  • 提供了强大的调试功能

  • 支持图形界面和eFuse 操作

  • 大大提升了开发效率

这个功能对于ESP32开发者来说确实是一个极大的福音,特别是在开发初期和调试阶段,能够 帮助我们更快速地进行功能验证和问题排查。 注意:虽然QEMU功能强大,但它始终是一个模拟器。在产品最终发布前,务必在实际硬 件上进行充分的测试和验证。

Linux·目录三 <上一篇·深入理解即時系統:谈哲學原理到工程實

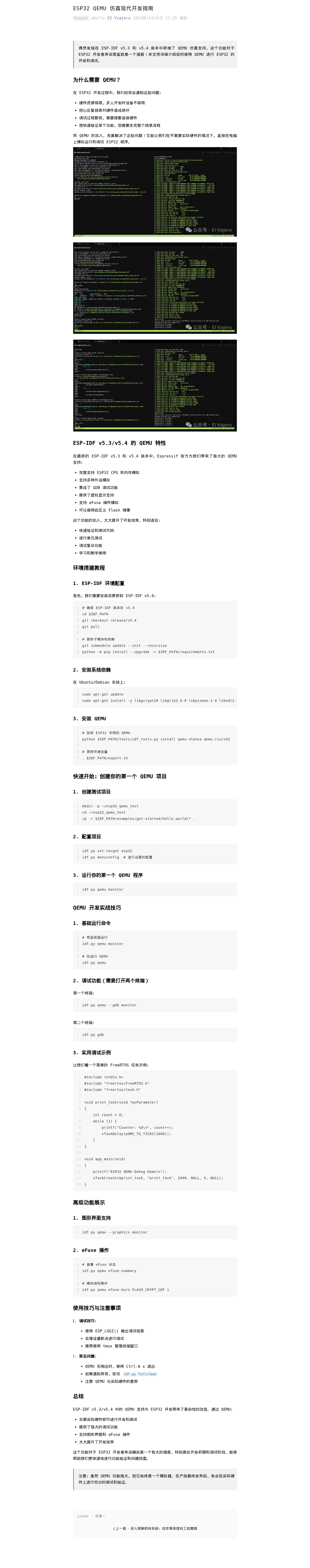

原始排版图​
